Изменение сопротивления и мощности

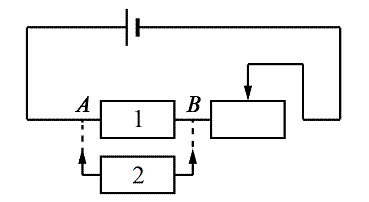

Электрическая цепь состоит из источника тока, резистора 1 и реостата. Затем к резистору 1 присоединяют резистор 2 (см. рисунок). Как при этом изменяются общее сопротивление цепи и выделяемая в ней мощность?
Условие как в банке ФИПИ — открыть и сверить
| Электрическая цепь состоит из источника тока, резистора 1 и реостата. Затем к резистору 1 присоединяют резистор 2 (см. рисунок). Как при этом изменяются общее сопротивление цепи и выделяемая в ней мощность?
Для каждой величины определите соответствующий характер изменения:
Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
| ||||||||||
| |
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
1Мягкая — с чего смотретьуровень 1 из 3
Как изменяется сопротивление участка при подключении резистора параллельно резистору 1?
2Наводящая — какие числа считатьуровень 2 из 3
При параллельном соединении эквивалентное сопротивление уменьшается. При постоянном напряжении мощность всей цепи определяется формулой $P = \dfrac{U^2}{R}$.
3Прямая — фактически решениеуровень 3 из 3
Общее сопротивление уменьшается, поэтому при постоянном напряжении источника выделяемая мощность увеличивается. Ответ: 21.
