9
Сопротивление проводника по графику
ОГЭ · Физика · Тапсырма 9 · Электрический ток и цепи
КүрделіФИПИCDE367Қысқа жауап≈ 2 минутЖауап сверен с ключом

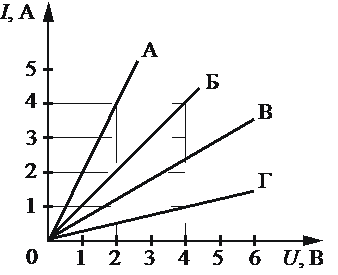

На рисунке представлены графики зависимости силы тока $I$ в проводнике от напряжения $U$ на его концах для четырёх проводников. Чему равно электрическое сопротивление проводника Г?
Условие как в банке ФИПИ — открыть и сверить
Дұрыс жауапты жазыңыз.
| На рисунке представлены графики зависимости силы тока I в проводнике от напряжения U на его концах для төрт проводников.
Чему равно электрическое сопротивление проводника Г? | ||||
|
Сіздің жауабыңыз
Формат: өлшем бірліктері жоқ сан немесе сөз; бөлшек бөлігін үтірмен бөліңіз.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, алдыңғысы оқылған кезде, — жауапқа бірден секіріп кетпеу үшін.
1Мягкая — с чего смотретьдеңгей 1 из 3
Как связаны сила тока, напряжение и сопротивление проводника?
2Жетекші — қандай сандарды есептеудеңгей 2 из 3
Используйте закон Ома: $R = \dfrac{U}{I}$.
3Тікелей — іс жүзінде шешімдеңгей 3 из 3
Для графика Г возьмите точку $U = 4\ \text{В}$, $I = 1\ \text{А}$ и вычислите $R = \dfrac{4}{1}$.
Всё равно не складывается?Полное Шешім с обоснованием каждого шага — на отдельной странице.
Шешімді ашу
