Решение: Общее сопротивление участка цепи
ОГЭ · Физика · Задание 10 · Электрический ток и цепи
ПовышеннаяФИПИCDE099Короткий ответ≈ 3 минутыРазбор в 3 шагаОтвет сверен с ключом
Условие

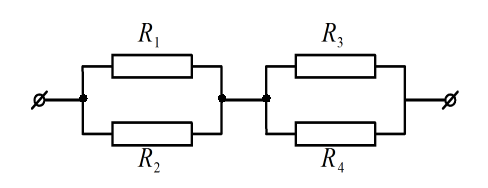

Чему равно общее сопротивление участка цепи, изображённого на рисунке, если $R_1 = 8\ \text{Ом}$, $R_2 = 8\ \text{Ом}$, $R_3 = 10\ \text{Ом}$, $R_4 = 10\ \text{Ом}$?
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
3 шага1
Резисторы $R_1$ и $R_2$ соединены параллельно и имеют одинаковое сопротивление.
$$R_{12} = \frac{R_1}{2} = \frac{8}{2} = 4\ \text{Ом}$$2
Резисторы $R_3$ и $R_4$ также соединены параллельно.
$$R_{34} = \frac{R_3}{2} = \frac{10}{2} = 5\ \text{Ом}$$Полученные участки соединены последовательно, поэтому их сопротивления складываются.
$$R = R_{12} + R_{34} = 4 + 5 = 9\ \text{Ом}$$Ответ
9 Ом
9 Ом
так ответ выглядит в бланкеГде здесь ошибаются
Складывают сопротивления всех четырёх резисторов без учёта параллельного соединения.
Ошибочно считают все резисторы соединёнными параллельно или последовательно.
