Общее сопротивление цепи
ОГЭ · Физика · Задание 10 · Электрический ток и цепи
ПовышеннаяФИПИAFDA75Короткий ответ≈ 2 минутыОтвет сверен с ключом

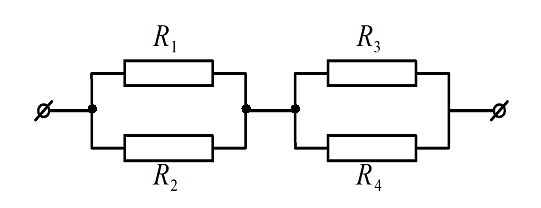

Чему равно общее сопротивление участка цепи, изображённого на рисунке, если $R_1 = R_2 = 2\ \text{Ом}$, $R_3 = R_4 = 6\ \text{Ом}$?
Условие как в банке ФИПИ — открыть и сверить
Впишите правильный ответ.
| Чему равно общее сопротивление участка цепи, изображённого на рисунке, если R1 = R2 = 2 Ом, R3 = R4 = 6 Ом?
| ||||
|
Ваш ответ
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3
Каким соединением соединены $R_1$ и $R_2$, а также $R_3$ и $R_4$?
2Наводящая — какие числа считатьуровень 2 из 3
Для параллельного соединения двух проводников используйте $R_{\text{пар}} = \dfrac{R_1R_2}{R_1 + R_2}$. Получившиеся сопротивления соединены последовательно.
3Прямая — фактически решениеуровень 3 из 3
Сначала найдите $R_{12} = \dfrac{2 \cdot 2}{2 + 2} = 1\ \text{Ом}$ и $R_{34} = \dfrac{6 \cdot 6}{6 + 6} = 3\ \text{Ом}$, затем сложите их.
Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
Открыть решение
