Соединение ламп в цепи

ОГЭ · Физика · Задание 4 · Электрический ток и цепи

ПовышеннаяФИПИ7907C5Соответствие≈ 4 минутыОтвет сверен с ключом

Возьмём источник электрического тока (батарейку), две одинаковые лампы на подставках и соединительные провода. Подключим сначала к батарейке одну лампу так, чтобы она загорелась. Затем подсоединим вторую лампу так, как показано на рисунке. Вставьте подходящие слова в четыре пропуска. Если напряжение на внешней цепи считать неизменным, сравните работу тока на участке цепи за одинаковый промежуток времени после подключения второй лампы.

Условие как в банке ФИПИ — открыть и сверить

Установите соответствие и впишите ответ.

Прочитайте текст и вставьте на места пропусков слова из приведённого списка.

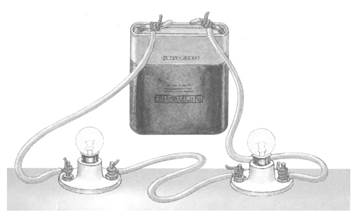

Возьмём источник электрического тока (батарейку), две одинаковые лампы на подставках и соединительные провода. Подключим сначала к батарейке одну лампу так, чтобы она загорелась. Затем подсоединим вторую так, как показано на рисунке. Такое соединение ламп называется (А)__________. При таком соединении общее сопротивление участка цепи из двух ламп в 2 раза (Б)__________ сопротивления одной лампы.

При подключении второй лампы накал первой лампы (В)__________. Если напряжение на внешней цепи считать неизменным, то работа тока на участке цепи за одинаковый промежуток времени при подключении второй лампы, уменьшается в (Г)__________.

*Список слов:*
1)	больше
2)	меньше
3)	параллельное
4)	последовательное
5)	уменьшается
6)	увеличивается
7)	2 раза
8)	4 раза

Запишите в таблицу выбранные цифры под соответствующими буквами.

А	Б	В	Г

Ваш ответ

Каждой позиции левого столбца подберите номер из правого.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Определите, как соединены лампы на рисунке, и вспомните формулу сопротивления последовательного соединения.

2Наводящая — какие числа считатьуровень 2 из 3

При последовательном соединении одинаковых ламп $R_{\text{общ}}=2R$. При неизменном напряжении мощность и работа тока зависят от общего сопротивления.

3Прямая — фактически решениеуровень 3 из 3

Последовательное соединение даёт сопротивление, в 2 раза большее сопротивления одной лампы; ток и накал первой лампы уменьшаются, а работа за тот же промежуток времени уменьшается в 2 раза.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Открыть решение
