Соединение электрических ламп
Прочитайте текст и вставьте на места пропусков слова (словосочетания) из приведённого списка.

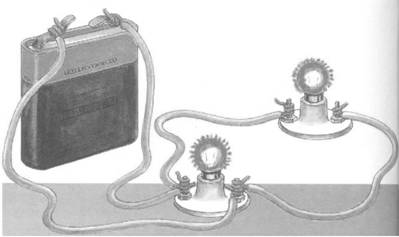

Возьмём источник электрического тока (батарейку), две одинаковые лампы на подставках, соединительные провода. Подключим сначала к батарейке одну лампу так, чтобы она загорелась. Затем подсоединим вторую так, как показано на рисунке. После подключения второй лампы можно заметить, что накал первой лампы (А)__________. При (Б)__________ соединении ламп их общее сопротивление (В)__________. Если напряжение на внешней цепи считать неизменным, то (Г)__________ увеличивается в 2 раза.
Условие как в банке ФИПИ — открыть и сверить
| ||||||||||||||||||||
| ||||||||||||||||||||
Каждой позиции левого столбца подберите номер из правого.
1Мягкая — с чего смотретьуровень 1 из 3
По схеме определите, подключены ли лампы к одним и тем же двум узлам цепи.
2Наводящая — какие числа считатьуровень 2 из 3
При параллельном соединении общее сопротивление двух одинаковых ламп уменьшается, а при неизменном напряжении общая мощность определяется формулой $P = \dfrac{U^2}{R}$.
3Прямая — фактически решениеуровень 3 из 3
Лампы соединены параллельно: накал первой лампы не изменяется, сопротивление уменьшается, а общая мощность увеличивается в 2 раза.
