Решение: Изменение сопротивления цепи

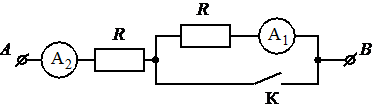

На рисунке изображён участок электрической цепи, состоящий из резисторов сопротивлением $R$, подключённых к ним амперметров $A_1$ и $A_2$ и ключа $K$. Определите, как изменятся при замыкании ключа $K$ общее сопротивление цепи и показания амперметра $A_1$, если напряжение на участке $AB$ остаётся неизменным.
Решение по шагам
4 шагаДо замыкания ключа ток проходит через верхнюю ветвь с резистором $R$ и амперметром $A_1$.
При замыкании ключа нижняя ветвь становится проводником с практически нулевым сопротивлением и шунтирует верхнюю ветвь. Поэтому общее сопротивление цепи уменьшается.
$$R_{\text{паралл.}} \to 0$$После замыкания ключа напряжение на верхней ветви становится практически равным нулю, поэтому ток через амперметр $A_1$ прекращается. Его показания уменьшаются.
Для обеих величин выбирается цифра 2.
Где здесь ошибаются
Считать, что при замыкании ключа сопротивление увеличивается.
Применять зависимость $I = \dfrac{U}{R}$ к току всей цепи вместо тока верхней ветви с амперметром $A_1$.
