Изменение параметров цепи

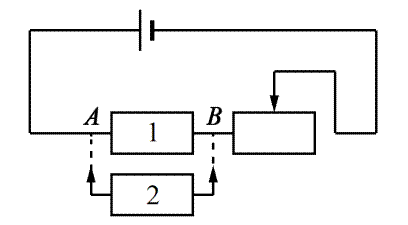

Электрическая цепь состоит из источника тока, резистора 1 и реостата. Затем к резистору 1 присоединяют резистор 2, как показано на рисунке. Как при этом изменяются сопротивление участка $AB$ и сила тока, проходящего через реостат?
Условие как в банке ФИПИ — открыть и сверить
| Электрическая цепь состоит из источника тока, резистора 1 и реостата. Затем к резистору 1 присоединяют резистор 2 (см. рисунок). Как при этом изменяются сопротивление участка АВ и сила тока, проходящего через реостат?
Для каждой величины определите соответствующий характер изменения:
Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
| ||||||||||
| |
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
1Мягкая — с чего смотретьуровень 1 из 3
Как изменится сопротивление при подключении второго резистора параллельно первому?
2Наводящая — какие числа считатьуровень 2 из 3
При параллельном соединении сопротивление участка уменьшается. По закону Ома при неизменном напряжении уменьшение общего сопротивления приводит к увеличению силы тока.
3Прямая — фактически решениеуровень 3 из 3
Сопротивление участка $AB$ уменьшается — это цифра 2. Реостат включён последовательно с участком $AB$, поэтому общий ток через него увеличивается — это цифра 1.
