Решение: Изменение параметров цепи
ОГЭ · Физика · Задание 13 · Электрический ток и цепи
ПовышеннаяФИПИ0FF912Короткий ответ≈ 2 минутыРазбор в 2 шагаОтвет сверен с ключом
Условие

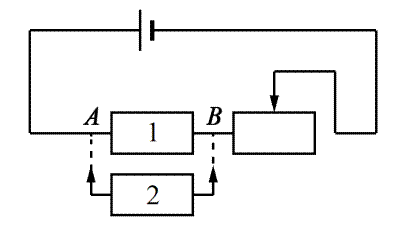

Электрическая цепь состоит из источника тока, резистора 1 и реостата. Затем к резистору 1 присоединяют резистор 2, как показано на рисунке. Как при этом изменяются сопротивление участка $AB$ и сила тока, проходящего через реостат?
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
2 шага1
Резистор 2 подключают параллельно резистору 1 между точками $A$ и $B$. Эквивалентное сопротивление параллельного соединения меньше сопротивления каждого из резисторов.
$$R_{AB} = \frac{R_1R_2}{R_1+R_2}$$Реостат соединён последовательно с участком $AB$. При уменьшении сопротивления внешней цепи её общее сопротивление уменьшается, поэтому сила тока увеличивается.
$$I = \frac{U}{R_{\text{общ}}}$$Ответ
21
21
так ответ выглядит в бланкеГде здесь ошибаются
Считать соединение резисторов последовательным.
Забыть, что реостат включён последовательно с участком $AB$.
Перепутать цифры, соответствующие увеличению и уменьшению.
