10
Общее сопротивление цепи
ОГЭ · Физика · Задание 10 · Электрический ток и цепи
ПовышеннаяФИПИ1ADDEAКороткий ответ≈ 3 минутыОтвет сверен с ключом

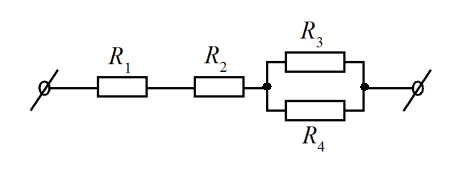

Чему равно общее сопротивление участка цепи, изображённого на рисунке, если $R_1 = 2\ \text{Ом}$, $R_2 = 4\ \text{Ом}$, $R_3 = 10\ \text{Ом}$, $R_4 = 10\ \text{Ом}$?
Условие как в банке ФИПИ — открыть и сверить
Впишите правильный ответ.
| Чему равно общее сопротивление участка цепи, изображённого на рисунке, если R1 = 2 Ом, R2 = 4 Ом, R3 = 10 Ом, R4 = 10 Ом?
| ||||
|
Ваш ответ
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3
Какие соединения образуют резисторы $R_1$, $R_2$, $R_3$ и $R_4$?
2Наводящая — какие числа считатьуровень 2 из 3
Для двух одинаковых резисторов, соединённых параллельно, $R_{34} = \dfrac{R_3 R_4}{R_3 + R_4}$. При последовательном соединении сопротивления складываются.
3Прямая — фактически решениеуровень 3 из 3
Сначала найдите $R_{34} = \dfrac{10 \cdot 10}{10 + 10} = 5\ \text{Ом}$, затем $R = 2 + 4 + 5 = 11\ \text{Ом}$.
Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
Открыть решение
