Шешімі: Профиль рельефа по карте

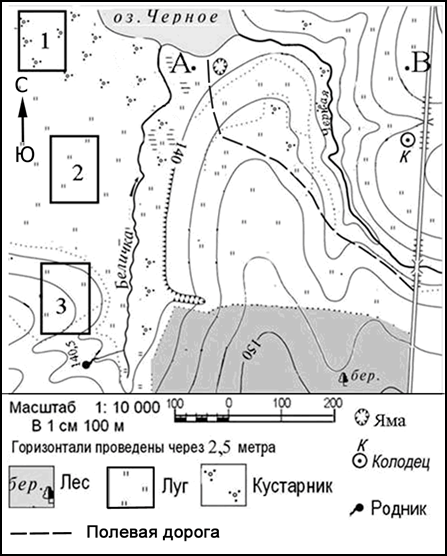

Құжат тапсырмағаТопографическая карта для выполнения тапсырмалардың по география
Прочитайте текст и выполните тапсырмалар.
Оз. Черное
А.
В.
С
Ю
К
Масштаб 1: 10 000
В 1 см 100 м
Горизонтали проведены через 2,5 метра
Лес
Луг
Кустарник
Яма
Колодец
Родник
Полевая дорога
бер.
Овраг
Болото
150
200
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно? Используйте общий материал с картой местности.
Шешім по шагам
5 қадамПо карте определяем высоту точки А: она расположена примерно на отметке 140 м.
При движении от А к В линия сначала проходит по участку почти одинаковой высоты, поэтому профиль должен быть близок к горизонтальному.
Затем линия пересекает горизонтали с возрастающими отметками, поэтому рельеф повышается. В точке В высота составляет около 150 м.
На отдельных участках линии А–В имеются небольшие понижения, которые также должны быть показаны на профиле.
Этим признакам соответствует только профиль 1.
Где здесь ошибаются
Ориентируются только на высоты точек А и В и не учитывают форму рельефа между ними.
Путают повышение рельефа с понижением при пересечении горизонталей.
Выбирают профиль 4, не учитывая почти горизонтальный участок в начале желілер А–В.
