Решение: Профиль рельефа по карте
Документ к заданиюФрагмент топографической карты с заданиями по географии
Прочитайте текст и выполните задания.

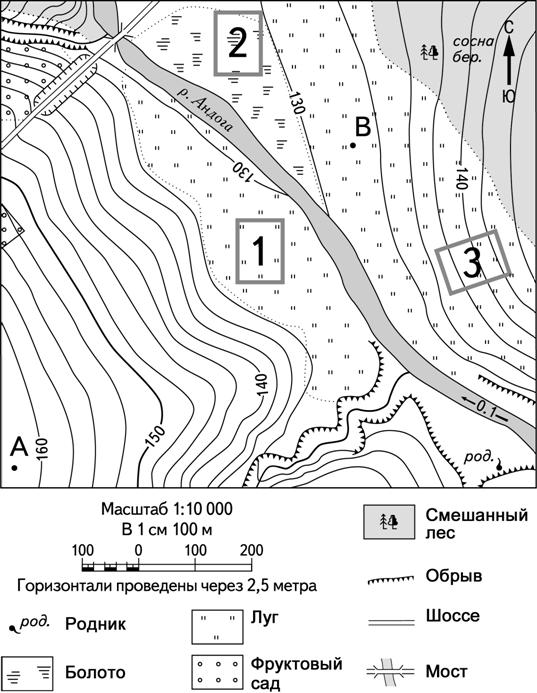

Картографический фрагмент.
Обозначения на карте: А, В, С; 1, 2, 3; р. Антилова; род.; сосна бер.; 130; 140; 150; 160; 0,1.
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 2,5 метра
род. Родник
Болото
Луг
Фруктовый сад
Смешанный лес
Обрыв
Шоссе
Мост
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно?
Решение по шагам
4 шагаПо карте определяем высоту точки А: она расположена примерно на отметке 165 м.
При движении по линии А–В рельеф в целом понижается, поэтому профиль не может возрастать, как в варианте 1.
В средней части маршрута наблюдаются плавные изменения высоты, а перед точкой В — небольшое понижение с последующим слабым подъёмом.
Точка В расположена примерно на высоте 130 м. Этому описанию соответствует профиль под номером 3.
Где здесь ошибаются
Не учитывают направление линии А–В.
Путают общий спуск рельефа с резким обрывом.
Выбирают профиль только по высотам конечных точек, не анализируя промежуточные горизонтали.
