Решение: Профиль рельефа по карте

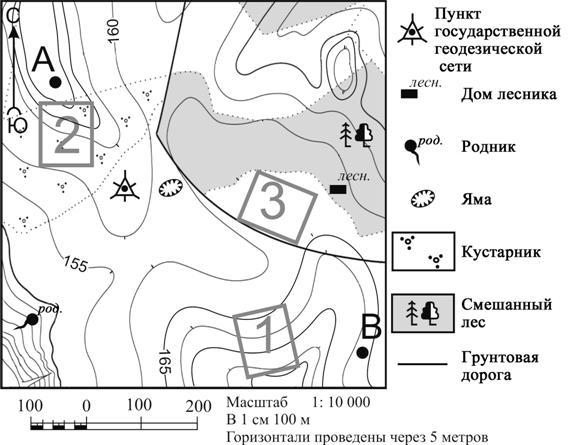

Документ к заданиюТопографическая карта к заданиям по географии
Прочитайте текст и выполните задания.
А
Б
В
Пункт государственной геодезической сети
лес.
Дом лесника
род.
Родник
Яма
Кустарник
Смешанный лес
Грунтовая дорога
155
160
165
Масштаб 1 : 10 000
В 1 см 100 м
Горизонтали проведены через 5 метров
100 0 100 200
Прочитайте текст и выполните задания. На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно?
Решение по шагам
4 шагаДвижемся по линии А–В на карте и последовательно определяем высоту пересекаемых участков рельефа.
От точки А местность постепенно понижается с высоты около 180 м до 155–160 м.
Затем линия проходит через участок подъёма до высоты около 175–180 м, после чего рельеф понижается к точке В, расположенной примерно на высоте 170 м.
Такой последовательности изменений высоты соответствует профиль под номером 3.
Где здесь ошибаются
Определяют профиль только по высоте начальной и конечной точек, не учитывая промежуточные изменения рельефа.
Путают направление движения по линии А–В и рассматривают профиль от В к А.
Не учитывают последовательность пересечения горизонталей.
