Решение: Правильный профиль рельефа

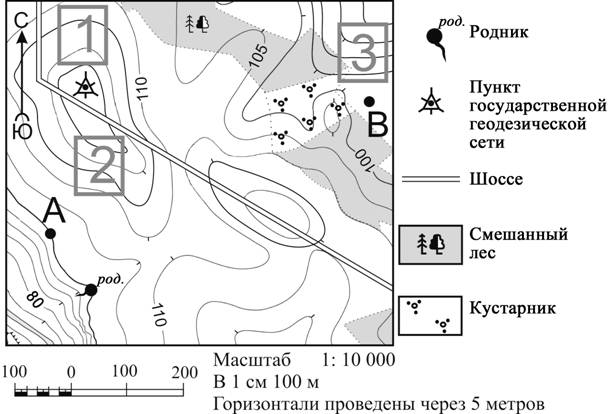

Документ к заданиюФрагмент топографической карты с условными обозначениями
Прочитайте текст и выполните задания.
Топографическая карта.
Обозначения на карте:
род. Родник
Пункт государственной геодезической сети
Шоссе
Смешанный лес
Кустарник
Масштаб 1: 10 000
В 1 см 100 м
Горизонтали проведены через 5 метров
На карте обозначены точки А, В, С и объекты 1, 2, 3. На горизонталях указаны отметки 80, 100, 105, 110.
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно? Используйте общий материал «Топографическая карта».
Решение по шагам
3 шагаОпределяем последовательность изменения высоты вдоль линии А–В по пересечениям горизонталей на топографической карте.
Сравниваем эту последовательность с представленными профилями: профиль должен начинаться в точке А примерно на отметке 100 м, иметь два повышения в центральной части и завершаться снижением к точке В.
Такой порядок изменения высот и положение вершин и впадин показаны только на профиле 2.
Где здесь ошибаются
Ориентируются только на общую высоту профиля и не учитывают последовательность пересечения горизонталей.
Путают направление движения от точки А к точке В.
Выбирают профиль с правильными отдельными вершинами, но неверным их взаимным расположением.
