Решение: Профиль рельефа по карте

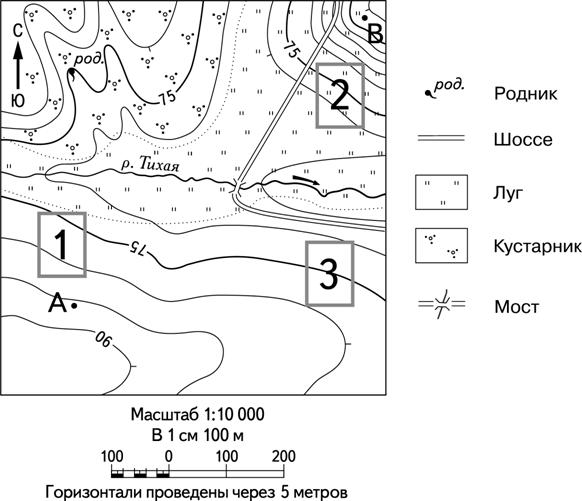

Документ к заданиюТопографическая карта с условными знаками
Прочитайте текст и выполните задания.
C
10
род.
р. Тихая
75
А
06
В
2
1
3
род. — Родник
Шоссе
Луг
Кустарник
Мост
Масштаб 1:10 000
В 1 см 100 м
0 100 200
Горизонтали проведены через 5 метров
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно? Используйте общий материал с картой.
Решение по шагам
4 шагаОпределяем высоту точки А по горизонталям: она находится примерно на отметке 85 м.
При движении от А к В местность сначала понижается до отметки около 70 м, после чего на значительном участке сохраняется почти постоянная высота.
Перед точкой В рельеф резко повышается. Точка В расположена примерно на высоте 100 м.
Этой последовательности изменения высот соответствует профиль 3.
Где здесь ошибаются
Путать высоты точек А и В.
Не учитывать резкий подъём местности перед точкой В.
Выбирать профиль только по начальной или конечной высоте, не анализируя весь маршрут.
