Решение: Профиль рельефа по карте

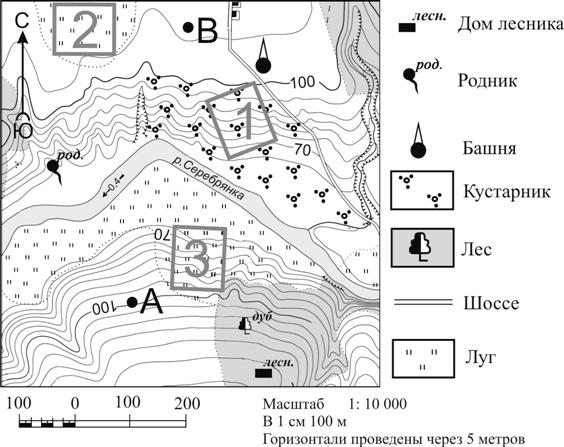

Документ к заданиюТопографическая карта с условными знаками
Прочитайте текст и выполните задания.
C
B
A
1
2
3
100
70
200
100
0
100
200
Масштаб 1 : 10 000
В 1 см 100 м
Горизонтали проведены через 5 метров
лес. — Дом лесника
род. — Родник
Башня
Кустарник
Лес
Шоссе
Луг
р. Серебрянка
дуб
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно? Используйте общий картографический материал к заданию.
Решение по шагам
4 шагаПо карте определяем направление изменения высот вдоль линии А–В. От точки А местность сначала понижается.
В средней части маршрута рельеф имеет относительно ровный пониженный участок.
Перед точкой В местность повышается; точка В расположена примерно на отметке 100 м.
Сравнение последовательности понижений и повышений с предложенными вариантами показывает, что правильным является профиль 1.
Где здесь ошибаются
Путать направление движения по линии А–В и читать профиль от В к А.
Определять высоту точек только по вертикальному масштабу профиля, не сверяясь с горизонталями карты.
Выбирать профиль с подъёмом в начале пути, хотя от точки А рельеф сначала понижается.
