Решение: Профиль рельефа по карте

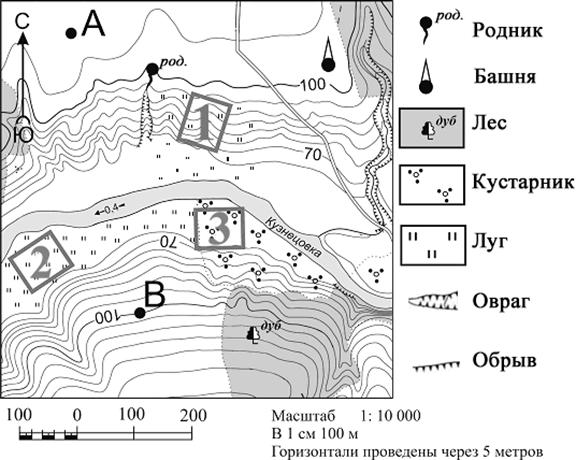

Документ к заданиюТопографическая карта с условными знаками
Прочитайте текст и выполните задания.
A
B
C
род.
Родник
Башня
Лес
Кустарник
Луг
Овраг
Обрыв
100
70
Ключевочка
20
100
Масштаб 1 : 10 000
В 1 см 100 м
Горизонтали проведены через 5 метров
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно? Используйте общий материал с картой.
Решение по шагам
3 шагаПо карте определяем высоты начальной и конечной точек: точка А расположена примерно на высоте 105 м, а точка В — около 100 м.
При движении от А к В линия пересекает горизонтали в сторону уменьшения высот и спускается к низкому участку рельефа.
После низкого участка высота постепенно увеличивается до отметки точки В. Такой характер изменения высот показан на профиле 2.
Где здесь ошибаются
Путают направление движения по линии А–В и выбирают профиль с подъёмом вместо спуска.
Не учитывают высоты точек А и В.
Выбирают профиль только по общей форме, не сопоставляя его с горизонталями карты.
