Шешімі: Напряжение на резисторе
ЕГЭ · Физика · Тапсырма 11 · Электрический ток и цепи
КүрделіФИПИED4975Қысқа жауап≈ 3 минутТалдау 2 қадамЖауап сверен с ключом
Условие

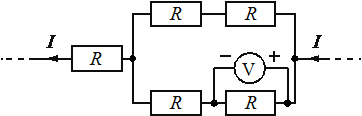

Пять одинаковых резисторов с сопротивлением $1\ \Omega$ соединены в электрическую цепь, через которую течёт ток $I = 2\ \mathrm{А}$ (см. рисунок). Какое напряжение показывает идеальный вольтметр?
Дальше ответЕгер әлі шешіп жатсаңыз – кеңестерден бастаңыз: олар жауапқа жетелейді, бірақ оны ашпайды.
К подсказкамШешім по шагам
2 қадам1
После первого резистора цепь разделяется на две одинаковые параллельные ветви. Поэтому общий ток делится между ними поровну:
$$I_{\text{ветви}} = \dfrac{I}{2} = \dfrac{2}{2} = 1\ \mathrm{А}$$Идеальный вольтметр подключён параллельно нижнему резистору, поэтому измеряет напряжение на нём. По закону Ома:
$$U = I_{\text{ветви}}R = 1 \cdot 1 = 1\ \mathrm{В}$$Жауап
1
1
так ответ выглядит в бланкеГде здесь ошибаются
Использовать общий ток $2\ \mathrm{А}$ для каждого резистора параллельных ветвей.
Считать, что вольтметр включён последовательно с резистором.
