Напряжение на резисторе
ЕГЭ · Физика · Задание 11 · Электрический ток и цепи
ПовышеннаяФИПИED4975Короткий ответ≈ 3 минутыОтвет сверен с ключом

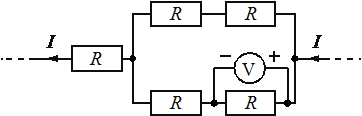

Пять одинаковых резисторов с сопротивлением $1\ \Omega$ соединены в электрическую цепь, через которую течёт ток $I = 2\ \mathrm{А}$ (см. рисунок). Какое напряжение показывает идеальный вольтметр?
Условие как в банке ФИПИ — открыть и сверить
Впишите правильный ответ.
| Пять одинаковых резисторов с сопротивлением 1 Ом соединены
| ||||
|
Ваш ответ
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3
После первого резистора ток делится поровну между двумя одинаковыми параллельными ветвями.
2Наводящая — какие числа считатьуровень 2 из 3
Ток в нижней ветви равен $I/2$. Напряжение на резисторе найдите по закону Ома $U = IR$.
3Прямая — фактически решениеуровень 3 из 3
Через нижнюю ветвь течёт ток $2/2 = 1\ \mathrm{А}$, поэтому $U = 1 \cdot 1 = 1\ \mathrm{В}$.
