Ток в параллельной ветви

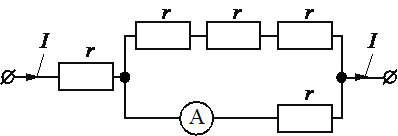

По участку цепи, изображённому на рисунке, течёт постоянный ток $I = 1\ \text{А}$. Чему равна сила тока, которую показывает амперметр, если сопротивление каждого резистора $r = 1\ \text{Ом}$? Сопротивлением амперметра пренебречь.
Условие как в банке ФИПИ — открыть и сверить
| По участку цепи (см. рисунок) течёт постоянный ток I = 1 А. Чему равна сила тока, которую показывает амперметр, если сопротивление r = 1 Ом? Сопротивлением амперметра пренебречь.
| ||||
|
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
1Мягкая — с чего смотретьуровень 1 из 3
Как распределяется ток между параллельными ветвями с сопротивлениями $3r$ и $r$?
2Наводящая — какие числа считатьуровень 2 из 3
Сопротивление верхней ветви равно $3r$, нижней — $r$. В параллельных ветвях напряжение одинаково, поэтому токи обратно пропорциональны сопротивлениям.
3Прямая — фактически решениеуровень 3 из 3
Ток в нижней ветви: $I_\text{н} = I\,\dfrac{1/r}{1/(3r)+1/r} = 1\cdot\dfrac{3}{4}\ \text{А}$.
