Сопротивление участка цепи
ЕГЭ · Физика · Задание 11 · Электрический ток и цепи
ПовышеннаяФИПИCB04B4Короткий ответ≈ 3 минутыОтвет сверен с ключом

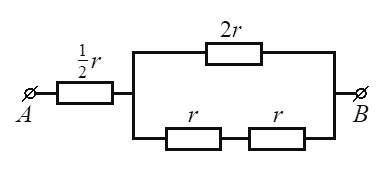

На рисунке показан участок цепи $AB$ постоянного тока. Каково сопротивление этого участка, если $r = 2\ \text{Ом}$?
Условие как в банке ФИПИ — открыть и сверить
Впишите правильный ответ.
На рисунке показан участок цепи AB постоянного тока. Каково сопротивление этого участка, если r = 2 Ом?
| ||||
|
Ваш ответ
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3
Сначала найдите сопротивление нижней ветви, затем эквивалентное сопротивление двух параллельных ветвей.
2Наводящая — какие числа считатьуровень 2 из 3
Для последовательного соединения сопротивления складываются, а для двух одинаковых параллельных сопротивлений эквивалентное сопротивление в два раза меньше каждого.
3Прямая — фактически решениеуровень 3 из 3
Верхняя и нижняя ветви имеют сопротивление $2r$, их параллельное соединение даёт $r$. Затем прибавьте последовательное сопротивление $\dfrac{r}{2}$.
