Цепь с реостатом

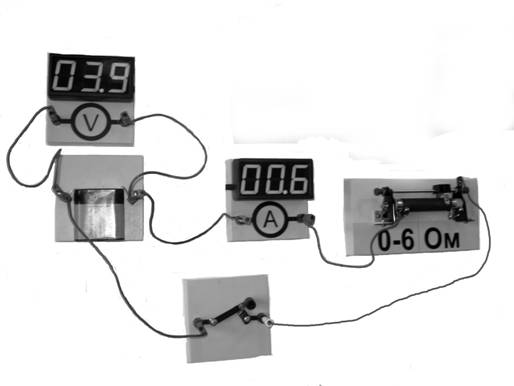

На фотографии изображена электрическая цепь, состоящая из реостата, ключа, цифрового вольтметра, подключённого к батарее, и амперметра. Начертите принципиальную электрическую схему этой цепи. Как изменятся показания амперметра и вольтметра при перемещении движка реостата влево до конца? Ответ поясните, опираясь на законы электродинамики.
Условие как в банке ФИПИ — открыть и сверить
| На фотографии изображена электрическая цепь, состоящая из реостата, ключа, цифровых вольтметра, подключённого к батарее, и амперметра. Начертите принципиальную электрическую схему этой цепи. Как изменятся (увеличатся или уменьшатся) показания амперметра и вольтметра при перемещении движка реостата влево до конца? Ответ поясните, опираясь на законы электродинамики.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Как соединены амперметр и реостат: последовательно или параллельно? К каким точкам подключён вольтметр?
2Наводящая — какие числа считатьуровень 2 из 3
При перемещении движка влево длина включённого участка сопротивления реостата увеличивается. Используйте закон Ома для полной цепи: $I = \dfrac{\mathcal{E}}{R + r}$.
3Прямая — фактически решениеуровень 3 из 3
Сопротивление цепи увеличивается, поэтому сила тока уменьшается. Напряжение на зажимах батареи $U = \mathcal{E} - Ir$ при уменьшении тока увеличивается.
