Решение: Фазовые переходы на графике
ЕГЭ · Физика · Задание 10 · Тепловые процессы и машины
ПовышеннаяФИПИAB4AE3Соответствие≈ 3 минутыРазбор в 2 шагаОтвет сверен с ключом
Условие

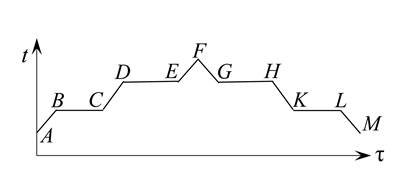

В цилиндре под поршнем находится твёрдое вещество. Цилиндр поместили в горячую печь, а затем выставили на холод. На рисунке схематично показан график изменения температуры $t$ вещества с течением времени $\tau$. Установите соответствие между участками графика и процессами, отображаемыми этими участками.
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
2 шага1
На участке $FG$ температура вещества уменьшается после достижения максимальной температуры. Это охлаждение пара.
На участке $KL$ температура постоянна, хотя вещество продолжает отдавать тепло. При охлаждении вещества на этом участке происходит кристаллизация.
Ответ
43
43
так ответ выглядит в бланкеГде здесь ошибаются
Путать горизонтальный участок плавления с горизонтальным участком кристаллизации.
Не учитывать направление процесса: после нагревания вещество охлаждают.
