Фазовые переходы на графике

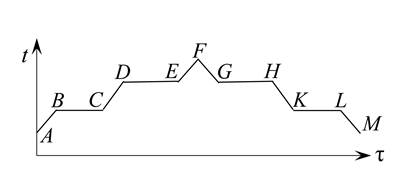

В цилиндре под поршнем находится твёрдое вещество. Цилиндр поместили в горячую печь, а затем выставили на холод. На рисунке схематично показан график изменения температуры $t$ вещества с течением времени $\tau$. Установите соответствие между участками графика и процессами, отображаемыми этими участками.
Условие как в банке ФИПИ — открыть и сверить
| ||||||||||||||||||||||
|
Каждой позиции левого столбца подберите номер из правого.
1Мягкая — с чего смотретьуровень 1 из 3
Определите, возрастает или уменьшается температура на каждом из указанных участков.
2Наводящая — какие числа считатьуровень 2 из 3
При охлаждении пара температура уменьшается на наклонном участке, а при кристаллизации температура постоянна на горизонтальном участке.
3Прямая — фактически решениеуровень 3 из 3
Участок $FG$ соответствует охлаждению пара, а участок $KL$ — кристаллизации.
