Ток в параллельных ветвях
ЕГЭ · Физика · Задание 11 · Электрический ток и цепи
ПовышеннаяФИПИ8D32C8Короткий ответ≈ 3 минутыОтвет сверен с ключом

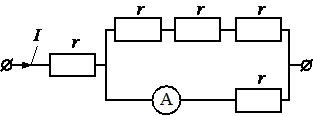

Через участок цепи течёт постоянный ток $I = 4\ \text{А}$. Какую силу тока покажет включённый в эту цепь идеальный амперметр, если сопротивление каждого резистора $r = 1\ \text{Ом}$?
Условие как в банке ФИПИ — открыть и сверить
Впишите правильный ответ.
| Через участок цепи (см. рисунок) течёт постоянный ток А. Какую силу тока покажет включённый в эту цепь идеальный амперметр, если сопротивление каждого резистора Ом?
| ||||
|
Ваш ответ
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3
Как распределяется ток между параллельными ветвями?
2Наводящая — какие числа считатьуровень 2 из 3
В верхней ветви сопротивление равно $3r$, а в нижней — $r$. Токи в параллельных ветвях обратно пропорциональны их сопротивлениям.
3Прямая — фактически решениеуровень 3 из 3
Ток в нижней ветви, где включён амперметр: $I_{\text{н}} = I \cdot \dfrac{3r}{3r+r} = 4 \cdot \dfrac{3}{4} = 3\ \text{А}$.
Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
Открыть решение
