Изменение показаний приборов

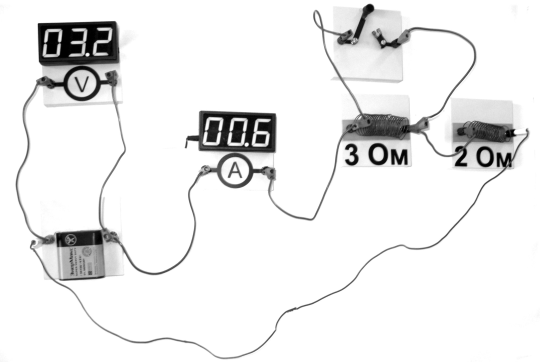

На фотографии изображена электрическая цепь. Начертите принципиальную схему этой электрической цепи. Опираясь на законы постоянного тока, объясните, как должны измениться (уменьшиться, увеличиться или остаться прежними) показания идеальных амперметра и вольтметра при замыкании ключа. Сопротивлением подводящих проводов и ключа пренебречь. Явление самоиндукции не учитывать.
Условие как в банке ФИПИ — открыть и сверить
| На фотографии изображена электрическая цепь. Начертите принципиальную схему этой электрической цепи. Опираясь на законы постоянного тока, объясните, как должны измениться (уменьшиться, увеличиться или остаться прежними) показания идеальных амперметра и вольтметра при замыкании ключа. Сопротивлением подводящих проводов и ключа пренебречь. Явление самоиндукции не учитывать.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Определите, какие элементы соединены последовательно, а какой участок замыкает ключ.
2Наводящая — какие числа считатьуровень 2 из 3
При замыкании ключ шунтирует резистор сопротивлением $3\ \Omega$. Сравните общее сопротивление цепи до и после замыкания и используйте закон Ома для полной цепи.
3Прямая — фактически решениеуровень 3 из 3
До замыкания $R_{\text{общ}}=3\ \Omega+2\ \Omega=5\ \Omega$, после замыкания $R_{\text{общ}}=2\ \Omega$. Поэтому сила тока через амперметр увеличивается. Идеальный вольтметр подключён непосредственно к источнику, поэтому при неизменной ЭДС его показание остаётся прежним.
