Показания стрелочного вольтметра
ЕГЭ · Физика · Задание 19 · Электрический ток и цепи
ПовышеннаяФИПИ4A99FAКороткий ответ≈ 3 минуты

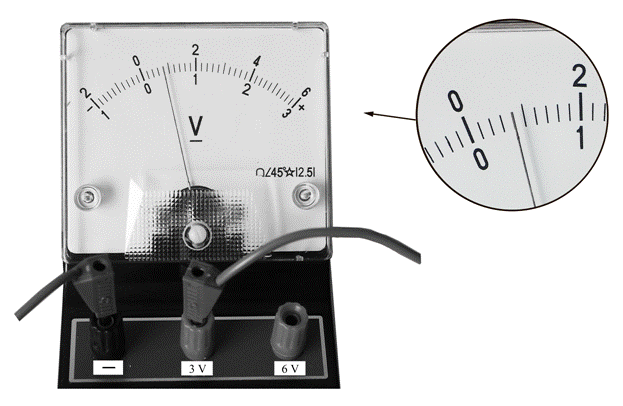

Определите показания вольтметра по рисунку, если абсолютная погрешность прямого измерения напряжения равна цене деления прибора.
Условие как в банке ФИПИ — открыть и сверить
Впишите правильный ответ.
| Определите показания вольтметра (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления прибора.
Ответ: ( ± ) В. | |||
| |
Ваш ответ
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3
Какой предел измерения выбран при подключении клеммы $3\ \text{В}$?
2Наводящая — какие числа считатьуровень 2 из 3
Используйте шкалу от $0$ до $3\ \text{В}$. Цена одного малого деления равна $0{,}1\ \text{В}$.
3Прямая — фактически решениеуровень 3 из 3
Стрелка показывает $1{,}2\ \text{В}$, а абсолютная погрешность равна цене деления: $\Delta U = 0{,}1\ \text{В}$.
