Решение: Показания стрелочного вольтметра
ЕГЭ · Физика · Задание 19 · Электрический ток и цепи
ПовышеннаяФИПИ4A99FAКороткий ответ≈ 3 минутыРазбор в 3 шага
Условие

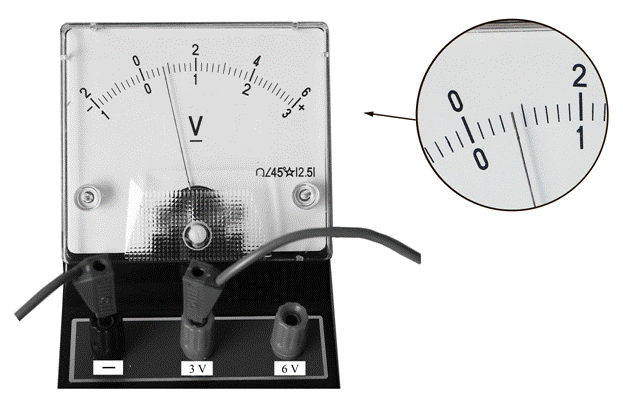

Определите показания вольтметра по рисунку, если абсолютная погрешность прямого измерения напряжения равна цене деления прибора.
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
3 шага1
Вольтметр подключён к гнезду с обозначением $3\ \text{В}$, поэтому используют шкалу от $0$ до $3\ \text{В}$.
$$U_{\max}=3\ \text{В}$$2
По шкале стрелка находится на отметке $1{,}2\ \text{В}$.
$$U=1{,}2\ \text{В}$$Цена малого деления шкалы равна $0{,}1\ \text{В}$, поэтому абсолютная погрешность измерения также равна $0{,}1\ \text{В}$.
$$\Delta U=0{,}1\ \text{В}$$Ответ
1,2 ± 0,1 В
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Использовать шкалу $0$–$6\ \text{В}$ вместо шкалы $0$–$3\ \text{В}$.
Указать только показание прибора без абсолютной погрешности.
Принять цену деления за $0{,}2\ \text{В}$.
