Ток в параллельной цепи

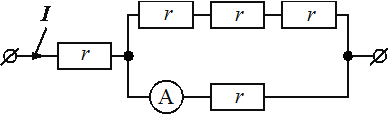

По участку цепи (см. рисунок) течёт постоянный ток $I = 2\ \text{А}$. Чему равна сила тока, которую показывает амперметр, если сопротивление $r = 1\ \text{Ом}$? Сопротивлением амперметра пренебречь.
Условие как в банке ФИПИ — открыть и сверить
| По участку цепи (см. рисунок) течёт постоянный ток А. Чему равна сила тока, которую показывает амперметр, если сопротивление Ом? Сопротивлением амперметра пренебречь.
| ||||
|
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
1Мягкая — с чего смотретьуровень 1 из 3
После первого резистора ток разделяется по двум параллельным ветвям. Сравните сопротивления верхней и нижней ветвей.
2Наводящая — какие числа считатьуровень 2 из 3
Сила тока в ветви обратно пропорциональна её сопротивлению: $\dfrac{I_{\text{верх}}}{I_{\text{низ}}} = \dfrac{r}{3r}$.
3Прямая — фактически решениеуровень 3 из 3
В нижней ветви течёт $I_{\text{низ}} = I\dfrac{3r}{3r+r} = 2\cdot\dfrac{3}{4} = 1{,}5\ \text{А}$.
