Смещение пластин конденсатора

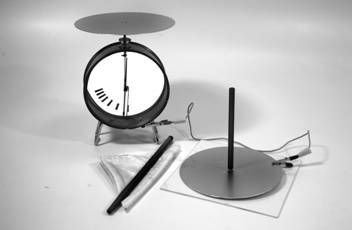

Воспользовавшись оборудованием, представленным на рис. 1, учитель собрал модель плоского конденсатора (рис. 2), зарядил нижнюю пластину положительным зарядом, а корпус электрометра заземлил. Соединённая с корпусом электрометра верхняя пластина конденсатора приобрела отрицательный заряд, равный по модулю заряду нижней пластины. После этого учитель сместил одну пластину относительно другой, не изменяя расстояния между ними (рис. 3). Как изменились при этом показания электрометра? Ответ поясните, указав, какие явления и закономерности Вы использовали для объяснения. Показания электрометра в данном опыте прямо пропорциональны разности потенциалов между пластинами конденсатора.
Условие как в банке ФИПИ — открыть и сверить
| Воспользовавшись оборудованием, представленным на рис. 1, учитель собрал модель плоского конденсатора (рис. 2), зарядил нижнюю пластину положительным зарядом, а корпус электрометра заземлил. Соединённая с корпусом электрометра верхняя пластина конденсатора приобрела отрицательный заряд, равный по модулю заряду нижней пластины. После этого учитель сместил одну пластину относительно другой не изменяя расстояния между ними (рис. 3). Как изменились при этом показания электрометра (увеличились, уменьшились, остались прежними)? Ответ поясните, указав, какие явления и закономерности Вы использовали для объяснения. Показания электрометра в данном опыте прямо пропорциональны разности потенциалов между пластинами конденсатора.
| ||||||||
| | ||||||||
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Как изменяется площадь перекрытия пластин при их относительном смещении?
2Наводящая — какие числа считатьуровень 2 из 3
Для плоского конденсатора $C = \varepsilon\varepsilon_0\dfrac{S}{d}$. Заряд нижней пластины остаётся постоянным, а расстояние $d$ не изменяется.
3Прямая — фактически решениеуровень 3 из 3
При уменьшении площади перекрытия $S$ электроёмкость уменьшается. Так как $U = \dfrac{q}{C}$, разность потенциалов увеличивается, поэтому увеличиваются и показания электрометра.
