Решение: Профиль рельефа по линии А–В

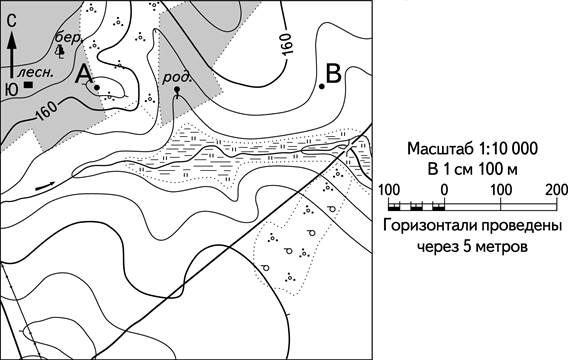

Документ к заданиюТопографическая карта для заданий по географии
Прочитайте текст и выполните задания.
С
Ю
бер.
лесн.
род.
А
В
160
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 5 метров
Используя фрагмент топографической карты из материала к заданию, постройте профиль рельефа местности по линии А–В. При построении основы профиля используйте горизонтальный масштаб 1 см — 50 м и вертикальный масштаб 1 см — 5 м. Укажите на профиле знаком «Х» положение родника.
Решение по шагам
5 шаговПо фрагменту топографической карты определяют точки пересечения линии А–В с горизонталями и измеряют расстояния от точки А до каждой такой точки.
Расстояния переносят на горизонтальную основу профиля в масштабе 1 см — 50 м.
Высоты точек определяют по отметкам горизонталей; сечение рельефа составляет 5 м. Эти высоты откладывают по вертикальной шкале в масштабе 1 см — 5 м.
Нанесённые точки соединяют плавной линией, отражающей форму рельефа между А и В.
Положение родника переносят с карты на профиль и обозначают знаком «Х».
Профиль должен соответствовать пересечению линии А–В с горизонталями на карте; родник должен быть отмечен знаком «Х» в соответствующем месте профиля.
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Путают горизонтальный и вертикальный масштабы.
Откладывают высоты с неверным шагом горизонталей.
Соединяют точки ломаной линией вместо плавного профиля.
Не переносят положение родника на профиль.
Меняют порядок точек при переносе их с карты.
