Анализ сейсмограмм взрыва
Статья к заданиюСейсморазведка
Прочитайте текст и выполните задания.
Сейсморазведка
Сейсморазведка
–
это раздел геофизики, основанный на регистрации упругих волн и извлечении из них различной геолого-географической информации. Зародилась в начале 1920-х гг. При помощи сейсморазведки изучается глубинное строение Земли, определяются месторождения полезных ископаемых (преимущественно, нефти и природного газа).
Горные породы характеризуются различными скоростями распространения упругих волн. По значению скорости упругой волны геологический разрез разделяется на относительно однородные слои горных пород, на границе которых скорость меняется скачками. Наличие резких границ раздела между пластами приводит к образованию вторичных волн
–
отражённых и преломлённых волн.

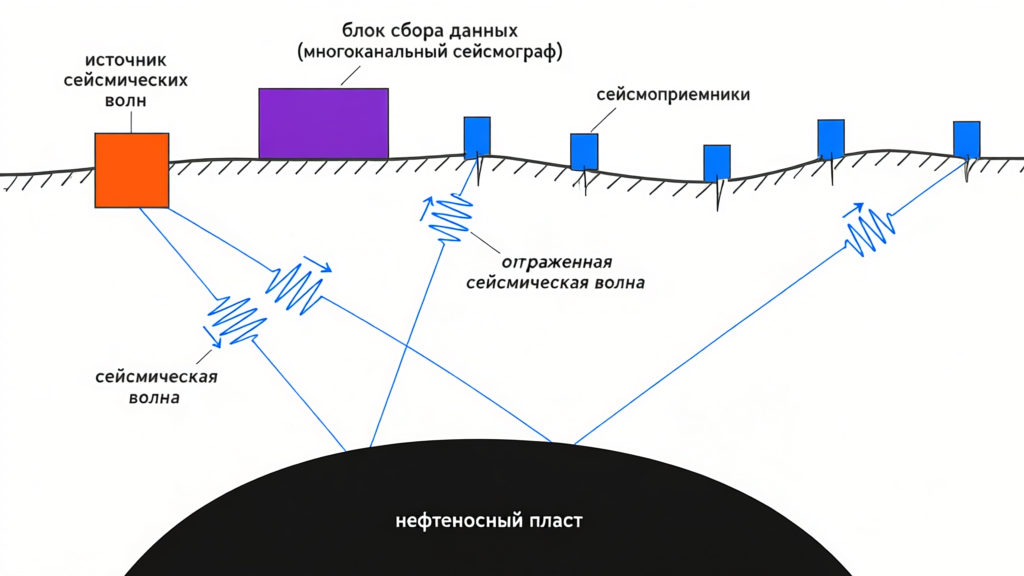

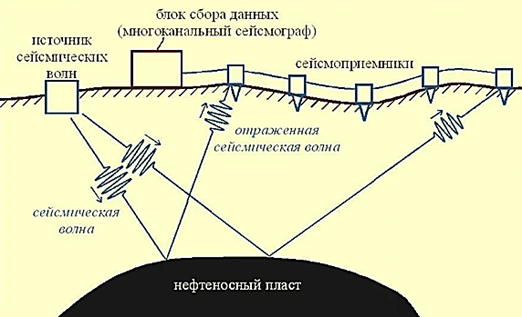

На рисунке схематично представлен
сейсмический метод отражённых волн, который используется для поиска полезных ископаемых.
Различают поверхностные и объёмные сейсмические волны. В свою очередь объёмные волны различаются на продольные (P-волны) и поперечные (S-волны).
Продольные сейсмические волны (P-волны, или волны сжатия)
–
наиболее быстрые волны, распространяющиеся от источника сейсмических колебаний и представляющие собой последовательное сжатие и разряжение материала. Продольные волны проходят через все среды. Их скорость в 1,7 раза больше, чем скорость поперечных волн.
Поперечные сейсмические волны (S-волны, или волны сдвига)
–
сейсмические волны, распространяющиеся медленнее, чем продольные Р-волны и состоящие из упругих колебаний, поперечных по отношению к направлению распространения волны. Поперечные волны не проходят через жидкость.
Поверхностные сейсмические волны
–
сейсмические волны, распространяющиеся только вдоль поверхности Земли. Скорость поверхностных волн меньше скорости поперечных волн. Именно поверхностные волны вызывают самые сильные разрушения.
В случае локальных или близлежащих землетрясений разница прибытия P- и S- волн может использоваться для определения дистанции от события.
Чертёж перерисован вручную — открыть оригинал из банка

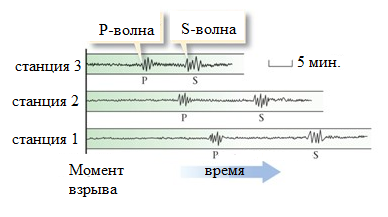

Чтобы точно определить, где находится эпицентр землетрясения или взрыва, необходимо получить сейсмограммы в трёх точках Земли. На рисунке представлены сейсмограммы, полученные на трёх станциях после произведённого взрыва. Какие выводы соответствуют полученным экспериментальным данным?
Условие как в банке ФИПИ — открыть и сверить
| 4. Чтобы точно определить, где находится эпицентр землетрясения или взрыва, необходимо получить сейсмограммы в трёх точках Земли. На рисунке представлены сейсмограммы, полученные на трёх станциях, после произведенного взрыва.
Какие выводы соответствуют полученным экспериментальным данным? | ||||||||||||||
|
Выберите все подходящие варианты — в банке их обычно два или три.
1Мягкая — с чего смотретьуровень 1 из 3
Сравните время прихода P- и S-волн на разных станциях и расстояние между их отметками.
2Наводящая — какие числа считатьуровень 2 из 3
Чем дальше станция от источника, тем позже приходят волны и тем больше интервал между приходом P- и S-волн.
3Прямая — фактически решениеуровень 3 из 3
На станции 1 интервал между P- и S-волнами наибольший, поэтому она наиболее удалена. На станции 3 этот интервал превышает отмеченный на рисунке отрезок в 5 мин.
