Рефлекторная дуга и контур управления
Статья к заданиюПромерзание грунта
Температура верхних слоёв грунта зависит в основном от внешних факторов
–
солнечного освещения и температуры воздуха. Летом и днём грунт до определённых глубин прогревается, а зимой и ночью охлаждается вслед за изменением температуры воздуха и с некоторым запаздыванием, нарастающим с глубиной. Влияние суточных колебаний температуры воздуха заканчивается на глубинах от единиц до нескольких десятков сантиметров. Сезонные колебания захватывают более глубокие пласты грунта
–
до десятков метров.
На некоторой глубине
–
от десятков до сотен метров
–
температура грунта держится постоянной, равной среднегодовой температуре воздуха у поверхности Земли. В этом легко убедиться, спустившись в достаточно глубокую пещеру.
На рисунке 1 приведён график изменения температуры грунта с глубиной для четырёх дней разных месяцев года, построенный по результатам измерений в одной и той же местности.
Рисунок 1
Зимой грунт в нашей стране промерзает. Глубина промерзания грунта может в зависимости от региона РФ и локальных условий меняться в широких пределах. Наблюдениями за глубиной промерзания грунтов установлено, что влажные глины и суглинки промерзают заметно меньше, чем супеси, мелкие и пылеватые пески, а крупные пески и крупнообломочные грунты промерзают ещё больше, чем супеси и пылеватые пески.
На рисунке 2 приведена карта, на которой показаны изолинии промерзания суглинистых грунтов в нашей стране. Глубина промерзания указана в сантиметрах.
Рисунок 2
В теории управления замкнутый контур включает управляющий элемент, сигнал управления, объект управления, измерительный элемент и сигнал обратной связи. Установите соответствие между звеньями замкнутого контура и частями рефлекторной дуги.
Условие как в банке ФИПИ — открыть и сверить
| 1. В кибернетике – науке управления любая саморегулирующаяся система состоит из нескольких основных элементов (рис. 1), а процесс её управления заключается в приложении управляющего воздействия к исполнительным механизмам, определяющим дальнейший ход процесса. При этом одни элементы системы изменяют своё состояние под влиянием других. Такое взаимодействие направлено на стабилизацию функций системы в данных условиях, т.е. на поддержание постоянства (гомеостаза). Понятие «контур» в теории управления – замкнутая цепь элементов системы управления, в которой посредством прямой и обратной связей соединены субъект и объект управления.

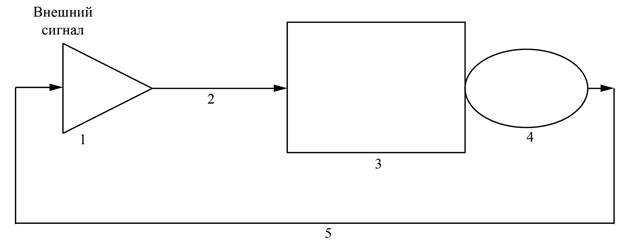

Рис. 1. Схема регуляции в замкнутом контуре: 1 – управляющий элемент; 2 – сигнал управления (прямая связь); 3 – объект управления; 4 – измерительный элемент (датчик, рецептор); 5 – сигнал обратной связи.
Рассмотрите схему рефлекторной дуги (рис. 2).

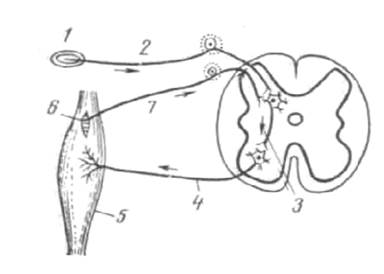

Рис. 2. Рефлекторная дуга: 1 – рецептор; 2 – чувствительный нейрон;
Установите соответствие между элементами рефлекторной дуги и звеньями контура (см. рис. 1). Для каждой из частей рефлекторной дуги подберите соответствующий элемент контура. Впишите в каждую ячейку соответствующий термин.
| |||||||||||||
| |
Каждой позиции левого столбца подберите номер из правого.
1Мягкая — с чего смотретьуровень 1 из 3
Какой элемент нервной системы анализирует поступивший сигнал и формирует ответ?
2Наводящая — какие числа считатьуровень 2 из 3
Вставочный нейрон в центральной нервной системе выполняет управляющую функцию, а двигательный нейрон передаёт команду к мышце.
3Прямая — фактически решениеуровень 3 из 3
Установите соответствия: вставочный нейрон — управляющий элемент; двигательный нейрон — сигнал управления; мышца — объект управления; рецептор — измерительный элемент; нейрон обратной связи — сигнал обратной связи.
