Электромагнитная индукция в катушках

ОГЭ · Физика · Задание 16 · Магнитное поле и индукция
ПовышеннаяФИПИA09148Несколько вариантов≈ 4 минутыОтвет сверен с ключом

Используя две катушки, одна из которых подсоединена к источнику тока, а другая замкнута на амперметр, ученик изучал явление электромагнитной индукции. На рисунке 1 представлена схема эксперимента, а на рисунке 2 — показания амперметра для момента замыкания цепи с катушкой 1, для установившегося постоянного тока, протекающего через катушку 1, и для момента размыкания цепи с катушкой 1. Выберите два утверждения, соответствующих экспериментальным наблюдениям.

Условие как в банке ФИПИ — открыть и сверить
Выберите один или несколько правильных ответов.

Используя две катушки, одна из которых подсоединена к источнику тока,
а другая замкнута на амперметр, ученик изучал явление электромагнитной индукции. На рис. 1 представлена схема эксперимента, а на рис. 2 – показания амперметра для момента замыкания цепи с катушкой 1 (1), для установившегося постоянного тока, протекающего через катушку 1 (2), и для момента размыкания цепи с катушкой 1 (3).

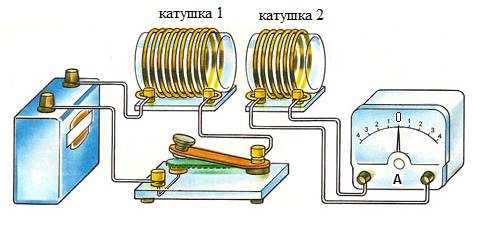

Рис. 1

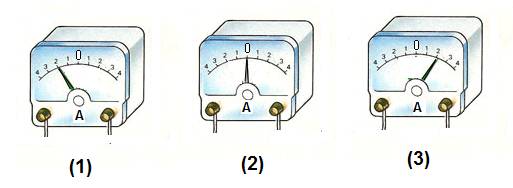

Рис. 2

Из предложенного перечня выберите два утверждения, соответствующих экспериментальным наблюдениям. Укажите их номера.


1)

В катушке 1 электрический ток протекает только в момент замыкания и размыкания цепи.

2)

Направление индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку 2.

3)

При изменении магнитного поля, создаваемого катушкой 1, в катушке 2 возникает индукционный ток.

4)

Направление индукционного тока в катушке 2 зависит от того, увеличивается или уменьшается электрический ток в катушке 1.

5)

Величина индукционного тока зависит от магнитных свойств среды.


Ваш ответ

Выберите все подходящие варианты — в банке их обычно два или три.

Не выходит — подсказку
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3

Вспомните, при каком условии в замкнутом контуре возникает индукционный ток.

2Наводящая — какие числа считатьуровень 2 из 3

Индукционный ток возникает при изменении магнитного потока, а его направление определяется правилом Ленца.

3Прямая — фактически решениеуровень 3 из 3

При замыкании ток в катушке 1 возрастает, при размыкании уменьшается, поэтому в катушке 2 возникают токи противоположных направлений. Верны утверждения 3 и 4.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
Открыть решение
