Изменение сопротивления цепи

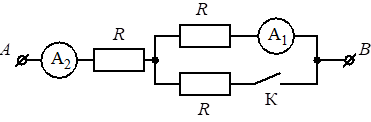

На рисунке изображён участок электрической цепи, состоящий из резисторов сопротивлением $R$, подключённых к ним амперметров $A_1$ и $A_2$ и ключа $K$. Определите, как изменяются при замыкании ключа $K$ общее сопротивление цепи и показания амперметра $A_2$, если напряжение на участке $AB$ остаётся неизменным.
Условие как в банке ФИПИ — открыть и сверить
| На рисунке изображён участок электрической цепи, состоящий из резисторов сопротивлением R, подключённых к ним амперметров А1 и А2 и ключа К. Определите, как изменяются при замыкании ключа К общее сопротивление цепи и показания амперметра А2, если напряжение на участке АВ остаётся неизменным.
Для каждой величины определите соответствующий характер изменения:
Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
| |||||||||||
| |
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
1Мягкая — с чего смотретьуровень 1 из 3
Как изменяется сопротивление двух одинаковых резисторов при подключении их параллельно?
2Наводящая — какие числа считатьуровень 2 из 3
При разомкнутом ключе работает только верхний резистор: $R_{\text{общ}}=2R$. При замкнутом ключе два резистора соединены параллельно: $R_{\parallel}=R/2$.
3Прямая — фактически решениеуровень 3 из 3
После замыкания ключа $R_{\text{общ}}=R+R/2=3R/2$, поэтому сопротивление уменьшается. При неизменном напряжении по закону Ома $I=U/R_{\text{общ}}$ ток и показания амперметра $A_2$ увеличиваются.
