Решение: Электромагнитная индукция

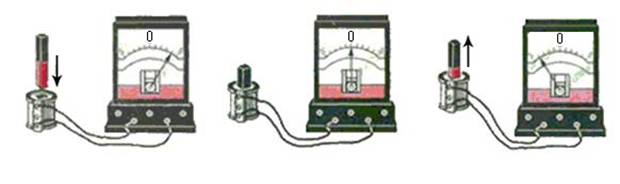

Учитель на уроке, используя катушку, замкнутую на гальванометр, и полосовой магнит, последовательно провёл опыты по наблюдению явления электромагнитной индукции. Перемещение магнита и показания гальванометра представлены на рисунке. Из предложенного перечня выберите два утверждения, соответствующих проведённым опытам.
Решение по шагам
3 шагаНа втором рисунке магнит неподвижен относительно катушки. Магнитный поток через катушку не изменяется, поэтому индукционный ток не возникает.
$$I_{\text{индукционный}} = 0 \text{ при } \Delta\Phi = 0$$При внесении и вынесении магнита магнитный поток изменяется в противоположных направлениях. Согласно правилу Ленца направление индукционного тока при этом меняется.
$$\mathcal{E}_{\text{индукционная}} = -\dfrac{\Delta\Phi}{\Delta t}$$Следовательно, проведённым опытам соответствуют утверждения 3 и 4.
Где здесь ошибаются
Считать, что ток возникает в постоянном магнитном поле при неподвижном магните.
Не учитывать изменение направления магнитного потока при внесении и вынесении магнита.
Выбрать утверждение 2, хотя зависимость тока от скорости изменения магнитного потока в данных опытах непосредственно не сравнивается.
