Электромагнитная индукция в катушках

ОГЭ · Физика · Задание 16 · Магнитное поле и индукция
ПовышеннаяФИПИ07211BНесколько вариантов≈ 4 минутыОтвет сверен с ключом

Используя две катушки, одна из которых подсоединена к источнику тока, а другая замкнута на амперметр, ученик изучал явление электромагнитной индукции. На рис. 1 представлена схема эксперимента, а на рис. 2 — показания амперметра для момента замыкания цепи с катушкой 1, для установившегося постоянного тока, протекающего через катушку 1, и для момента размыкания цепи с катушкой 1.

Условие как в банке ФИПИ — открыть и сверить
Выберите один или несколько правильных ответов.

Используя две катушки, одна из которых подсоединена к источнику тока,
а другая замкнута на амперметр, ученик изучал явление электромагнитной индукции. На рис. 1 представлена схема эксперимента, а на рис. 2 – показания амперметра для момента замыкания цепи с катушкой 1 (1), для установившегося постоянного тока, протекающего через катушку 1 (2), и для момента размыкания цепи с катушкой 1 (3).

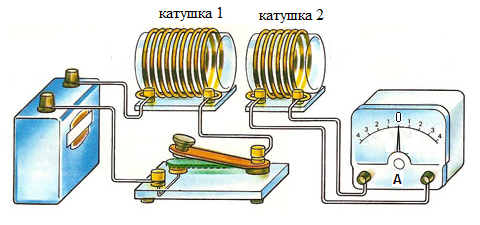

Рис. 1

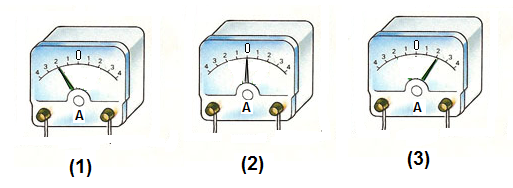

Рис. 2

Из предложенного перечня выберите два утверждения, соответствующих экспериментальным наблюдениям. Укажите их номера.


1)

В момент размыкания и замыкания цепи в катушке 2 наблюдали возникновение индукционного тока.

2)

Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку.

3)

В постоянном магнитном поле индукционный ток в катушке 2 не возникает.

4)

Величина индукционного тока в катушке 2 зависит от того, увеличивается или уменьшается электрический ток в катушке 1.

5)

Величина индукционного тока зависит от геометрических размеров катушки 1.


Ваш ответ

Выберите все подходящие варианты — в банке их обычно два или три.

Не выходит — подсказку
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3

В какие моменты магнитный поток через катушку 2 изменяется?

2Наводящая — какие числа считатьуровень 2 из 3

ЭДС индукции возникает при изменении магнитного потока: $\mathcal{E}_{\text{инд}} \sim \dfrac{\Delta\Phi}{\Delta t}$.

3Прямая — фактически решениеуровень 3 из 3

При замыкании и размыкании цепи ток в катушке 1 изменяется, поэтому в катушке 2 возникает индукционный ток. При постоянном токе магнитное поле и магнитный поток постоянны, поэтому индукционного тока нет.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
Открыть решение
