Решение: Профиль рельефа по карте

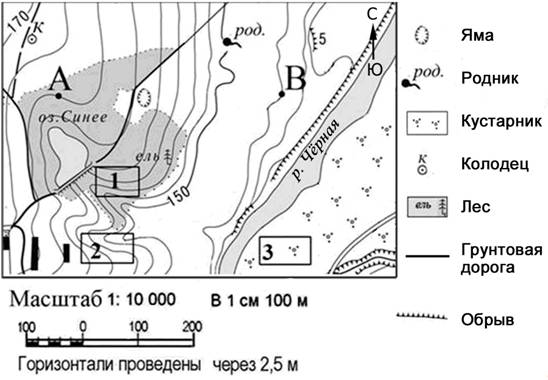

Документ к заданиюТопографическая карта с условными знаками
Прочитайте текст и выполните задания.
Масштаб 1:10 000. В 1 см 100 м.
Горизонтали проведены через 2,5 м.
Условные знаки:
Яма
Родник
Кустарник
Колодец
Лес
Грунтовая дорога
Обрыв
Объекты и обозначения на карте: оз. Синее, р. Чёрная, А, Б, В, род., К, О, 2, 3, 150, 170, 5.
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно?
Решение по шагам
4 шагаОпределяем высоту начальной точки А по карте: она расположена примерно на отметке 165 м.
Определяем высоту конечной точки В: она находится примерно на отметке 148 м.
По линии А–В рельеф сначала имеет небольшой почти горизонтальный участок, затем понижается, далее в целом спускается к точке В с небольшим локальным повышением.
Этой последовательности изменения высот соответствует профиль под номером 3.
Где здесь ошибаются
Сравнивают только высоты точек А и В, не учитывая форму рельефа между ними.
Путают понижение рельефа с резким обрывом.
Не учитывают последовательность пересечения горизонталей линией А–В.
