Решение: Профиль рельефа по линии А–В
Документ к заданиюТопографическая карта с условными знаками
Прочитайте текст и выполните задания.

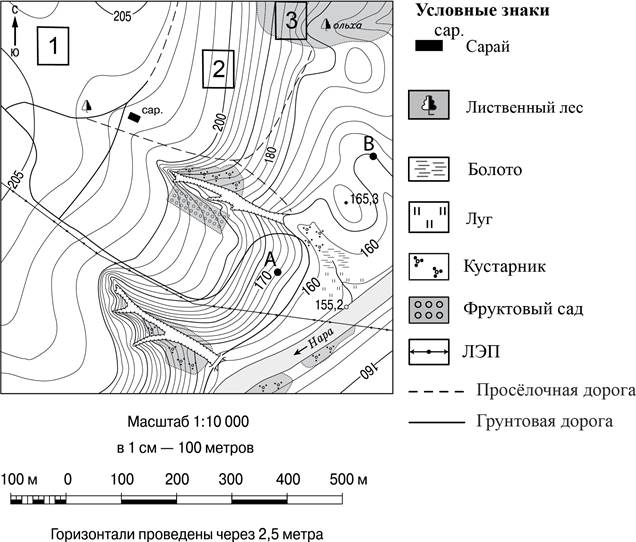

Топографическая карта.
Условные знаки
сар. — Сарай
Лиственный лес
Болото
Луг
Кустарник
Фруктовый сад
ЛЭП
Просёлочная дорога
Грунтовая дорога
Масштаб 1:10 000
в 1 см — 100 метров
100 м 0 100 200 300 400 500 м
Горизонтали проведены через 2,5 метра
Объекты и обозначения на карте: точки 1, 2, 3; высоты 205, 200, 180, 170, 160, 155,2, 165,3 и 90; населённые и природные объекты А, В, С; река Нара; сарай; лиственный лес; болото; луг; кустарник; фруктовый сад; линия электропередачи; просёлочная и грунтовая дороги.
Используя топографическую карту из общего материала, определите, какой профиль рельефа местности по линии А–В построен верно.
Решение по шагам
3 шагаПри построении профиля нужно последовательно отмечать высоты точек и участков рельефа, пересекаемых линией А–В на топографической карте.
От точки А линия проходит сначала к пониженному участку, затем рельеф повышается. После небольшого повышения наблюдается повторное понижение к точке В.
Такой последовательности изменений высоты соответствует только профиль 4.
Где здесь ошибаются
Ориентируются только на высоты точек А и В, не учитывая промежуточные формы рельефа.
Путают направление линии А–В и читают профиль справа налево.
Выбирают профиль с резким, а не постепенным понижением между точками А и В.
