Решение: Профиль рельефа по карте
Документ к заданиюТопографическая карта. Прочитайте текст и выполните задания
Прочитайте текст и выполните задания.

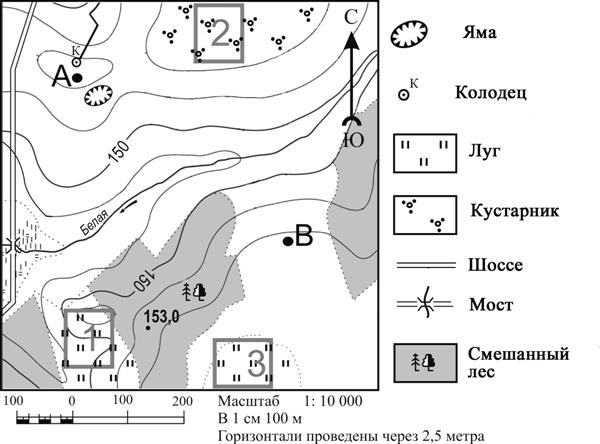

Топографическая карта с условными обозначениями:
A, B, C — точки на карте.
К — колодец.
Ю — направление на юг.
Белая — река.
150, 100 — отметки горизонталей.
153,0 — абсолютная высота.
Условные обозначения:
Яма
Колодец
Луг
Кустарник
Шоссе
Мост
Смешанный лес
Масштаб 1 : 10 000
В 1 см 100 м
Горизонтали проведены через 2,5 метра
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно?
Решение по шагам
3 шагаЧтобы построить профиль, нужно перенести на вертикальную шкалу высоты всех горизонталей, пересекаемых линией А–В, сохранив их последовательность.
По карте при движении от А к В сначала наблюдается понижение местности, затем наиболее низкий участок, после чего рельеф повышается к точке В.
Сопоставление последовательности пересекаемых горизонталей и высотных отметок показывает, что этому изменению рельефа соответствует профиль под номером 4.
Где здесь ошибаются
Оценивают только высоты точек А и В, не учитывая промежуточные горизонтали.
Путают понижение и повышение рельефа при движении от А к В.
Не соблюдают последовательность пересечения горизонталей.
