Электромагнитная индукция в рамке

ЕГЭ · Физика · Задание 12 · Магнитное поле и индукция

ПовышеннаяФИПИFe341DНесколько вариантов≈ 4 минутыОтвет сверен с ключом

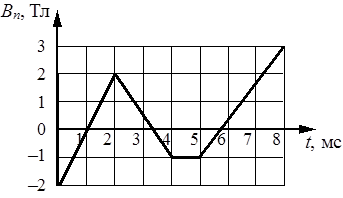

Проволочная рамка площадью $50\ \text{см}^2$ помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции $\vec{B}$. Проекция $B_n$ индукции магнитного поля на нормаль к плоскости рамки изменяется во времени $t$ согласно графику на рисунке.

Условие как в банке ФИПИ — открыть и сверить

Выберите один или несколько правильных ответов.

Проволочная рамка площадью 50 см² помещена в однородное магнитное
поле так, что плоскость рамки перпендикулярна вектору индукции $\vec{B} .$ Проекция B_n индукции магнитного поля на нормаль к плоскости рамки изменяется во времени t согласно графику на рисунке.

Из приведённого ниже списка выберите все правильные утверждения о процессах, происходящих в рамке.

	1)	Модуль ЭДС индукции, возникающей в рамке в промежутке времени от 5 до 8 мс, равен 4 В.
	2)	Направления индукционного тока в рамке в промежутках времени от 0 до 2 мс и от 5 до 8 мс совпадают.
	3)	Модуль изменения магнитного потока в рамке минимален в промежутке времени от 2 до 4 мс.
	4)	Модуль силы индукционного тока в рамке максимален в промежутке времени от 0 до 2 мс.
	5)	ЭДС индукции в рамке отлична от 0 только в промежутках времени от 0 до 2 мс и от 5 до 8 мс.

Ваш ответ

Выберите все подходящие варианты — в банке их обычно два или три.

1Модуль ЭДС индукции, возникающей в рамке в промежутке времени от $5$ до $8\ \text{мс}$, равен $4\ \text{В}$.2Направления индукционного тока в рамке в промежутках времени от $0$ до $2\ \text{мс}$ и от $5$ до $8\ \text{мс}$ совпадают.3Модуль изменения магнитного потока в рамке минимален в промежутке времени от $2$ до $4\ \text{мс}$.4Модуль силы индукционного тока в рамке максимален в промежутке времени от $0$ до $2\ \text{мс}$.5ЭДС индукции в рамке отлична от нуля только в промежутках времени от $0$ до $2\ \text{мс}$ и от $5$ до $8\ \text{мс}$.

Не выходит — подсказку

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Как связаны магнитный поток через рамку и проекция индукции магнитного поля на нормаль к её плоскости?

2Наводящая — какие числа считатьуровень 2 из 3

Используйте $\Phi = B_n S$ и закон электромагнитной индукции $|\mathcal{E}| = \left|\dfrac{\Delta\Phi}{\Delta t}\right| = S\left|\dfrac{\Delta B_n}{\Delta t}\right|$. Сила индукционного тока пропорциональна модулю ЭДС.

3Прямая — фактически решениеуровень 3 из 3

Сравните наклоны графика $B_n(t)$ на разных интервалах: одинаковые знаки наклонов определяют одинаковое направление тока, а наибольший модуль наклона соответствует максимальным ЭДС и силе тока.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Открыть решение
