Напряжение на резисторе

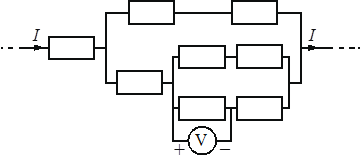

Восемь одинаковых резисторов с сопротивлением, равным $1\ \Omega$, соединены в электрическую цепь, по которой течёт ток $I = 4\ \mathrm{A}$ (см. рисунок). Какое напряжение показывает вольтметр? Вольтметр считать идеальным.
Условие как в банке ФИПИ — открыть и сверить
| Восемь одинаковых резисторов с сопротивлением, равным 1 Ом, соединены в электрическую цепь, по которой течёт ток I = 4 А (см. рисунок). Какое напряжение показывает вольтметр? Вольтметр считать идеальным.
| ||||
|
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
1Мягкая — с чего смотретьуровень 1 из 3
Разбейте цепь на участки, соединённые последовательно и параллельно. Каков ток в каждой из двух параллельных ветвей после первого резистора?
2Наводящая — какие числа считатьуровень 2 из 3
Сопротивление верхней ветви равно $2\ \Omega$. Сопротивление нижней ветви равно $1 + (2 \parallel 2) = 2\ \Omega$, поэтому общий ток делится поровну.
3Прямая — фактически решениеуровень 3 из 3
Через нижнюю ветвь течёт ток $2\ \mathrm{A}$, а затем он делится поровну между двумя одинаковыми ветвями: через нижний резистор течёт $1\ \mathrm{A}$. Напряжение на нём равно $U = IR = 1 \cdot 1 = 1\ \mathrm{V}$.
