19
Измерение напряжения вольтметром
ЕГЭ · Физика · Задание 19 · Электрический ток и цепи
ПовышеннаяФИПИAFA401Короткий ответ≈ 3 минуты

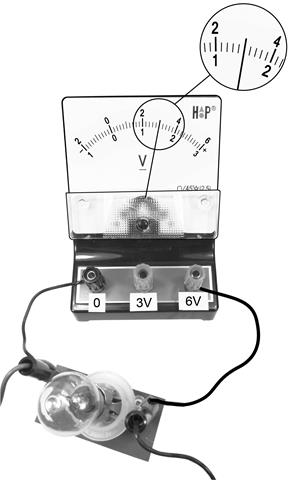

Определите напряжение на лампочке (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Условие как в банке ФИПИ — открыть и сверить
Впишите правильный ответ.
Определите напряжение на лампочке (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Ответ: ( ± ) В. | |||
| |
Ваш ответ
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3
Какой предел измерения выбран на вольтметре и каково положение стрелки на соответствующей шкале?
2Наводящая — какие числа считатьуровень 2 из 3
При подключении к клеммам $0$ и $3\,\text{В}$ используйте шкалу от $0$ до $3\,\text{В}$. Цена малого деления равна $0{,}1\,\text{В}$.
3Прямая — фактически решениеуровень 3 из 3
Стрелка показывает $1{,}4\,\text{В}$, а абсолютная погрешность равна цене деления: $\Delta U = 0{,}1\,\text{В}$.
Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
Открыть решение
