Решение: Профиль рельефа по линии А–В

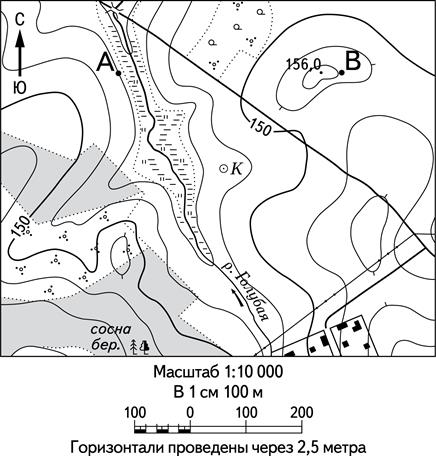

Документ к заданиюТопографическая карта
Прочитайте текст и выполните задания.
Масштаб 1:10 000
В 1 см 100 м
Горизонтали проведены через 2,5 метра
Обозначения на карте: А, В, К, р. Голубая, сосна, бер., 150, 156,0, Ю.
Используя приведённый материал с топографической картой, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб: в 1 см 50 м и вертикальный масштаб: в 1 см 5 м. Укажите на профиле стрелкой положение дороги.
Решение по шагам
5 шаговПо топографической карте определяют все точки пересечения линии А–В с горизонталями и измеряют расстояния от точки А до каждой из них.
Расстояния переносят на горизонтальную ось профиля с заданным масштабом: 1 см на профиле соответствует 50 м на местности.
$$l_{\text{профиля}}=\dfrac{l_{\text{местности}}}{50\ \text{м/см}}$$Для каждой горизонтали определяют абсолютную высоту. Горизонтали проведены через 2,5 м, поэтому высоты соседних горизонталей отличаются на 2,5 м.
Высоты переносят на вертикальную ось с масштабом 1 см — 5 м, наносят соответствующие точки и соединяют их плавной линией.
$$h_{\text{профиля}}=\dfrac{H-H_0}{5\ \text{м/см}}$$По условному знаку на карте находят участок дороги на линии А–В и отмечают его положение стрелкой на построенном профиле.
Графический профиль рельефа по линии А–В с отметкой положения дороги стрелкой.
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Используют масштаб карты 1:10 000 вместо заданного горизонтального масштаба профиля.
Не учитывают, что горизонтали проведены через 2,5 м.
Откладывают высоты по вертикальной оси в горизонтальном масштабе.
Соединяют точки ломаной линией вместо плавной линии профиля.
Не отмечают на профиле положение дороги.
