Решение: Профиль рельефа по карте
Документ к заданиюТопографическая карта местности
Прочитайте текст и выполните задания.

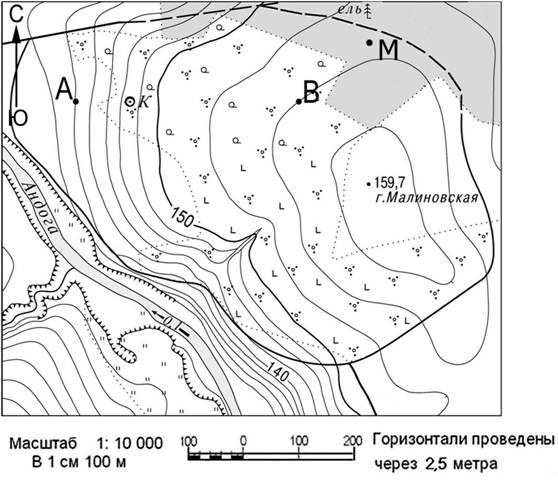

Топографическая карта с обозначениями точек А, Б, В, Г, Д, Е, Ж, К, М; горизонталями, проведёнными через 2,5 метра; масштабом 1 : 10 000 (в 1 см 100 м). На карте указаны высоты 150 и 140, отметка 159,7 м (г. Малиновская), а также река Антоновка.
Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 10 м. Укажите на профиле знаком «X» положение колодца.
Решение по шагам
4 шагаОпределяют на топографической карте все точки пересечения линии А–В с горизонталями и переносят их на горизонтальную основу профиля. Расстояния переносят с учётом масштаба: 1 см на профиле соответствует 50 м на местности.
$$1\ \text{см} \leftrightarrow 50\ \text{м}$$Для каждой точки пересечения устанавливают абсолютную высоту по значениям горизонталей. Сечение рельефа карты равно 2,5 м, поэтому соседние горизонтали отличаются на 2,5 м.
$$\Delta h = 2{,}5\ \text{м}$$Высоты точек откладывают по вертикальному масштабу, после чего полученные точки соединяют плавной линией. По направлению повышения и понижения горизонталей восстанавливают форму склонов и вершин.
$$1\ \text{см} \leftrightarrow 10\ \text{м}$$Положение колодца определяют на карте относительно линии А–В, переносят его расстояние от точки А на горизонтальную ось профиля и отмечают соответствующую высоту знаком «X».
Профиль строят по пересечениям линии А–В с горизонталями; положение колодца переносят на профиль и обозначают знаком «X».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Используют масштаб карты 1 : 10 000 вместо заданного горизонтального масштаба профиля 1 см — 50 м.
Откладывают высоты по горизонтальному масштабу.
Не учитывают сечение рельефа 2,5 м.
Соединяют точки профиля ломаной линией вместо плавной линии рельефа.
Не переносят или неверно переносят положение колодца относительно линии А–В.
