Профиль рельефа по линии А–В

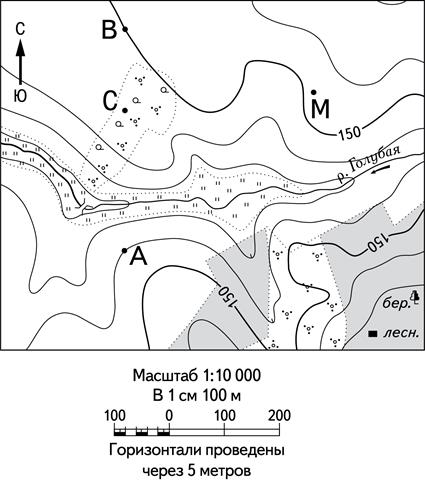

Документ к заданиюТопографическая карта с условными обозначениями и масштабом
Прочитайте текст и выполните задания.
С
Ю
В
З
А
В
С
М
Голубая
150
100
150
бер
лесн.
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 5 метров
Постройте профиль рельефа местности по линии А–В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. Укажите на профиле знаком «Х» положение точки С.
Условие как в банке ФИПИ — открыть и сверить
| Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 50 м и вертикальный масштаб – в 1 см 5 м. Укажите на профиле знаком «Х» положение точки С.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие элементы топографической карты нужно перенести на профиль при пересечении линии А–В?
2Наводящая — какие числа считатьуровень 2 из 3
Для каждой горизонтали определите расстояние от точки А по линии А–В и высоту этой горизонтали. Расстояния откладывайте по горизонтальному масштабу, высоты — по вертикальному.
3Прямая — фактически решениеуровень 3 из 3
Нанесите на основу профиля все точки пересечения линии А–В с горизонталями, соедините их плавной линией в порядке от А к В и отметьте точку С знаком «Х» на соответствующей высоте.
