Ответ: Профиль рельефа по линии А–В
Профиль должен отражать последовательность пересечения горизонталей по линии А–В; положение дома лесника необходимо отметить знаком «Х» на соответствующей высоте и в соответствующем горизонтальном месте.
У этого задания официального ключа нет, поэтому ответ получен в разборе и с ключом не сверен. Перед тем как заучивать результат, пройдите выкладки — там видно, откуда взялось каждое число.

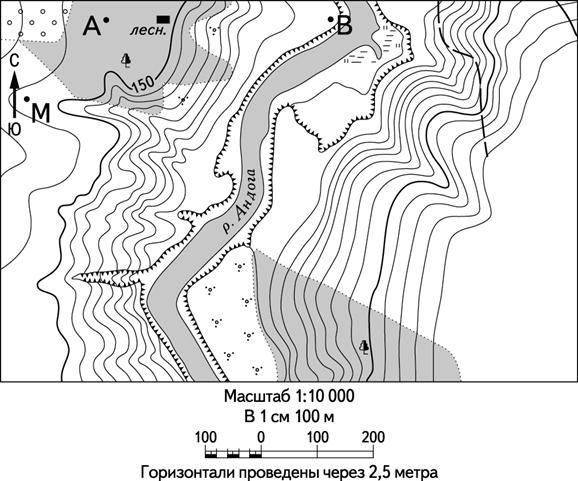

Документ к заданиюФрагмент топографической карты
Прочитайте текст и выполните задания.
C
A
B
M
лесн.
150
р. Аноза
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 2,5 метра
Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. При построении основы профиля используйте горизонтальный масштаб: 1 см соответствует 50 м, вертикальный масштаб: 1 см соответствует 10 м. Укажите на профиле знаком «Х» положение дома лесника.
Где здесь ошибаются
Перепутан горизонтальный и вертикальный масштабы.
Не перенесены все пересечения линии А–В с горизонталями.
Профиль построен по прямым отрезкам вместо плавной линии.
Дом лесника отмечен только по горизонтальному расстоянию без учёта высоты.
Не соблюдён перепад высот между соседними горизонталями 2,5 м.
