Ответ: Профиль рельефа по линии А–В
Профиль строят по пересечениям линии А–В с горизонталями; высоты откладывают с вертикальным масштабом 1 см — 10 м, расстояния — с горизонтальным масштабом 1 см — 50 м, полевую дорогу отмечают знаком «Х».
У этого задания официального ключа нет, поэтому ответ получен в разборе и с ключом не сверен. Перед тем как заучивать результат, пройдите выкладки — там видно, откуда взялось каждое число.

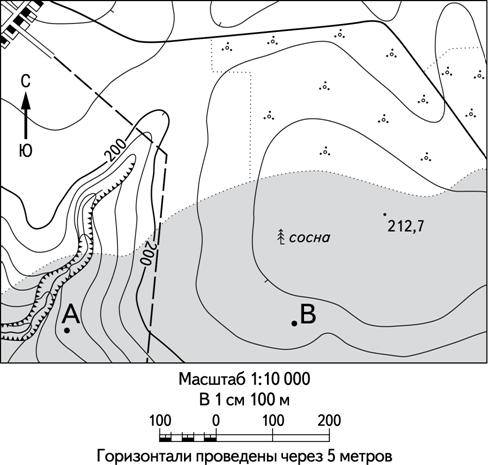

Документ к заданиюТопографическая карта для выполнения заданий по географии
Прочитайте текст и выполните задания.
С
Ю
сосна
212,7
A
B
Масштаб 1:10 000
В 1 см 100 м
Горизонтали проведены через 5 метров

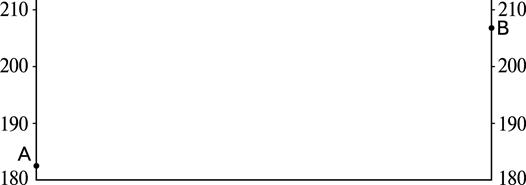

Используя общий материал с топографической картой, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 10 м. Укажите на профиле знаком «Х» положение полевой дороги.
Где здесь ошибаются
Использование масштаба топографической карты вместо заданного горизонтального масштаба профиля.
Откладывание соседних горизонталей через 5 см вместо 0,5 см.
Соединение точек прямыми отрезками вместо плавной линии рельефа.
Отсутствие отметки полевой дороги на профиле.
