Ответ: Построение профиля рельефа
Профиль должен соответствовать пересечениям линии А–В с горизонталями на карте, быть выполнен в масштабах 1 см — 100 м и 1 см — 10 м; положение реки отмечено знаком «Х».
У этого задания официального ключа нет, поэтому ответ получен в разборе и с ключом не сверен. Перед тем как заучивать результат, пройдите выкладки — там видно, откуда взялось каждое число.

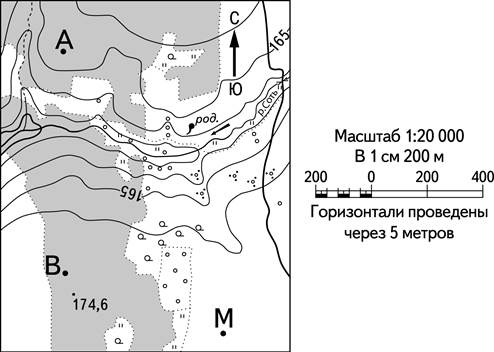

Документ к заданиюТопографическая карта для выполнения заданий
Прочитайте текст и выполните задания.
Топографическая карта с обозначениями: А, В, С, Ю, М, род., 174,6, 165, 99.
Масштаб 1:20 000
В 1 см 200 м
200 0 200 400
Горизонтали проведены через 5 метров
По топографической карте из материала постройте профиль рельефа местности по линии А–В. При построении основы профиля используйте горизонтальный масштаб: 1 см — 100 м, вертикальный масштаб: 1 см — 10 м. Укажите на профиле знаком «Х» положение реки.
Где здесь ошибаются
Использование масштаба топографической карты вместо заданного горизонтального масштаба профиля.
Неверное определение высот горизонталей.
Соединение точек ломаной линией вместо плавного профиля.
Отсутствие или неверное положение знака «Х» у реки.
Несоблюдение вертикального масштаба.
