Решение: Построение профиля рельефа
Документ к заданиюТопографическая карта местности «Родники»
Прочитайте текст и выполните задания.
Родники
Обозначения на карте: род. — родник; лесн. — лесничество; мук. — мукомольное предприятие; закоп — законсервированный объект; шк. — школа.
Отметки высот: 147,0; 140,5.
Горизонтали проведены через 2,5 метра.
Масштаб 1:10 000
В 1 см 100 м
На карте обозначены точки А, Б, К, высота 150, река, лес, дорога и объект «Родники».
Используя карту из общего материала, постройте профиль рельефа местности по линии А–В. Укажите на профиле знаком «X» положение дома лесника.
Для построения используйте горизонтальный масштаб: в 1 см 50 м; вертикальный масштаб: в 1 см 5 м. Основу для построения профиля перенесите на бланк ответов № 2.
Решение по шагам
4 шагаНа карте определяют все точки пересечения линии А–В с горизонталями и устанавливают абсолютные высоты этих горизонталей. Горизонтали проведены через 2,5 м.
Расстояния от точки А до пересечений линии А–В переносят на горизонтальную ось профиля в масштабе 1 см в 50 м.
$$l_{профиля}=\frac{l_{местности}}{50\ \text{м/см}}$$Высоты точек переносят на вертикальную ось в масштабе 1 см в 5 м.
$$h_{профиля}=\frac{H}{5\ \text{м/см}}$$Нанесённые точки соединяют плавной линией, отражающей изменения рельефа между точками А и В. Положение дома лесника отмечают знаком «X» в месте, соответствующем его положению на карте.

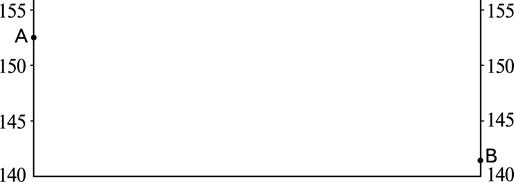

Профиль рельефа по линии А–В с отметкой дома лесника знаком «X».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Использование масштаба карты 1:10 000 вместо заданного горизонтального масштаба профиля.
Нанесение высот с вертикальным масштабом 1 см в 50 м вместо 1 см в 5 м.
Пропуск пересечений линии А–В с отдельными горизонталями.
Отметка дома лесника не в том месте профиля или без знака «X».
